| SY2100 EZ-USB开发使用 (0) (1) (2) (3) (4) (5) |
| |
|
|
利用Keil C调试程序 |
|
|
利用Keil Debuger的功能，必须首先下载Keil Debuger Monitor到开发板上运行。当EZUSB开发板插上主机时Keil Debuger Monitor就自动下载到了开发板上运行，因此，为了保证Keil Debuger Monitor在开发板上运行，最简单的方法是拔下USB连接电缆，再重新插上，或按下开发板上的Reset按钮。如果BKPT/Monitor绿色指示灯亮则表明Keil Debuger Monitor已经在开发板上正常运行。默认的Keil Monitor被装入片外的RAM空间，使用SIO1，通信波特率为19200。这里注意：按开发板上的Reset按钮，没有重新初始化LED，因此绿色指示灯保持原状态，可能不亮；但是Keil Monitor被重新装入。 |
|
还可以使用开发板上的控制面板的Download按钮下载Keil Monitor程序，该程序放置在..\Cypress\usb\target\monitor路径下，共有五个可以利用的文件。根据硬件配置选择文件。 |
|
|
|
|

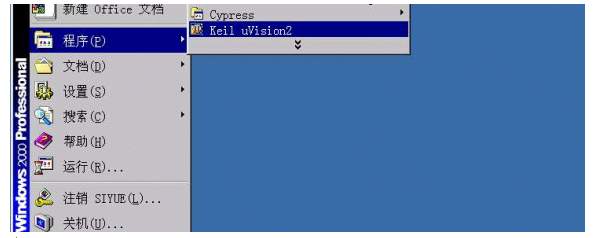

图1 运行KEIL C |
|
|
通过RS232串行口建立从主机到开发板的连接。开发板上有SIO－0和SIO－1两个串口，默认使用SIO－1口。主机如果有多个COM口，则通过配置菜单进行设置。 这里..\Cypress\usb\example\dev_io目录下的例子，来说明如何使用Keil软件进行程序调试。步骤如下：
1、正确连接RS232串行口电缆和USB电缆；
2、一旦Keil Debuger Monitor在开发板上正常运行，则选择Start-Programs-Keil uVision2, 启动Keil uV2 IDE。
打开..\Cypress\usb\examples\ezusb\dev_io目录下的dev_io.uv2工程文件，如图2所示。 |
|
|
|

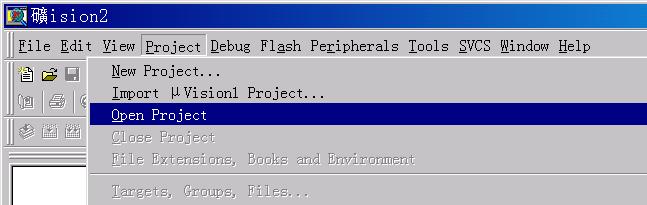

图 2 工程文件菜单 |
|
|
确认使用正确的串行口和波特率。选择projest-Options for Target 'Target1'菜单，如图3所示，选择Debug选项卡，单击Settings按钮，如图4所示。设置波特率为19200，并正确选择在主机PC上使用的COM口。单击OK按钮，关闭该窗口。 |
|
|
|

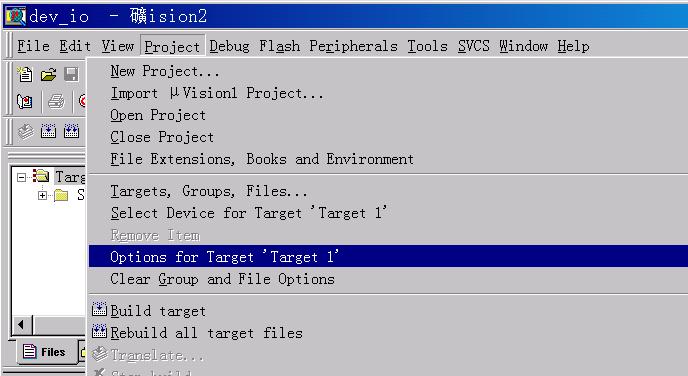

图3 选择目标板连接设置 |
|
|
|
图4 设置串口和波特率 |
|
选择工具栏的Debug按钮，如图5所示。这时固件程序通过RS232串口下载到开发板中，如图6所示。 |
|
|
|
图5 启动Debug |
|
|
|

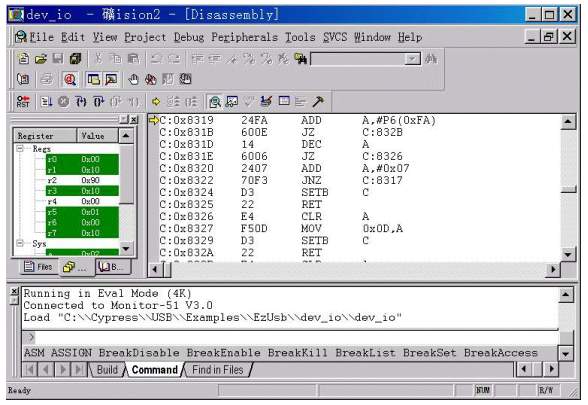

图 6 Debug 调试界面 |
|
|
选择Keil Debug菜单中的单步（Step）、宏单步（Step Over）、连续运行（Run）、停止（Stop）等各调试命令，查看运行结果。 |
|
|

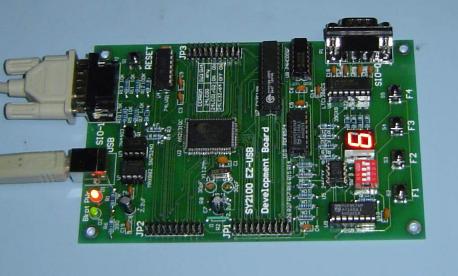

当分别按下开发板上的F1、F2、F3、F4按钮时将有不同的现象。七段LED可显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。按钮功能如下：
F1：七段LED置0显示；
F2：七段LED递减显示；
F3：七段LED递增显示；
F4：七段LED置F显示； |
|
|
|
| |
|
|
在光盘中的...\buttons and lights\dev_io目录下，提供了按钮和灯的源程序和编译好的结果，可以直接运行。方法是：连接开发板，启动控制面板程序，Download目录\buttons and lights\dev_io\下的dev_io.hex到开发板，就可以运行程序了。 |
|
| |
|
