SY2200A EZ-USB FX2开发板使用方法

软件的安装

将安装光盘放入光盘驱动器，运行 EZ-USB devtools version 安装程序，将出现 EZ-USB 安装界面。

Cypress EZ-USB 控制面板软件是一个用于 EZ － USB 芯片通信的 Windows 应用程序。安装中，按照提示说明一步一步地进行安装操作。在安装完成后，可以从开始菜单选择 Start\Programs\Cypress 运行该软件。

要想卸载控制面板软件，在 Windows 的控制面板中用 Add/Remove Programs 来实现。

Keil 开发环境用于编译、链接、调试 8051C 汇编程序，光盘中带的 Keil 是评估板，程序目标码限制在 4kB 以内。在安装完成 Keil 后，需要重新启动计算机。

硬件安装

硬件安装准循以下步骤：

（ 1 ） 通过 USB 连接线将 EZ-USB 开发板连接到主机上；即，连接 USB 电缆，连接串口线（默认连接开发板 SIO-1 串口）

（ 2 ） 主机装载开发板的设备驱动程序。该驱动程序是在安装 Cypress EZ-USB 控制面板软件时同时自动安装到系统中的。在用 Keil 监控程序开发时，开发板上的绿灯变亮，表示监控程序已经经过 USB 电缆下载到了开发板上，并已经运行。

验证开发板是否安装成功，只要运行控制面板就可以知道了。

开发板硬件资源

SY2200A EZ-USB FX2开发套件为USB2.0设备的开发提供了一个良好的工具。开发板使用的是128管脚的CY7C68013A-128AC USB2.0芯片，而且包含6个用于扩展接口的引出端。板上所有的电路均为3.3V，开发板板内由USB连接器供电。SY2200A EZ-USB FX2开发套件硬件具体说明：
* 使用CY7C68013A-128AC USB2.0专用芯片；
* 可扩充的32K SRAM；
* 提供D0-D7数据总线与A0-A15地址总线；
* 提供两个UART串行口；
* 提供ATA CONNECTOR 40芯接口；
* 提供6个20芯扩充连接槽（用于CY7C68013A功能引脚引出）；
* 提供3.3V电源；
* 用来选择EEPROM类型的Jumper；
* 两个功能强大8位I2C总线I/O芯片，用于驱动LED和控制开关和按钮；
* 电源和中断/监控器指示灯；

SY2200A EZ-USB FX2开发板基于EZ-USB系列USB2.0总线控制器，它包含标准的MCS51外设模块和USB模块。USB模块集成了USB2.0的收发器、串行总线接口机制、功能接口单元和收/发缓冲区。可灵活地改变RAM的地址空间，并方便地进行内存扩充。
EZUSB的I2C总线上，接有两块8位I/O扩展芯片（PCF8574）和一块用于EZ-USB引导、标识USB设备的EEPROM。该片EEPROM采用8引脚DIP封装，可拔插。
按钮、选择开关和7段LED通过PCF8574接到I2C总线上。这样，一方面为用户调试固件程序提供了方便，另外一方面，空出I/O口以供开发使用。其中一块PCF8574提供了到7段LED的8位输出；另外一块提供8位输出，分别来自：4个按钮、微动开关。设有WAKEUP按钮，按下按钮会引发远程的USB唤醒。
CY7C68013A-128AC片内有8KB的程序和数据共享的RAM存储器，另外，还增补了32KB的外部RAM。支持Keil Debag调试的监控程序被装载到内部RAM区，在外部32RAM调试用户程序。
EZ-USB的8051带有两个通用的异步收发器（UART），可以选择作为RS232通信。

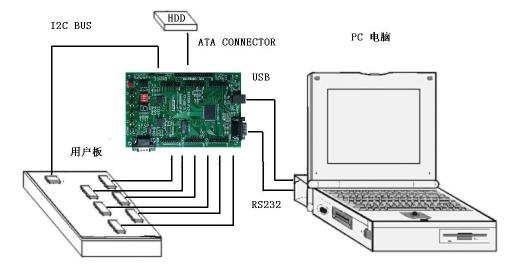

SY2200A EZ-USB FX2开发板布局图
