SY2303 开发模块用于开发设备USB接口的方法

模块特性：

1、 符合USB1.1和USB CDC1.1规范；
2、 基于高速USB UART IC，支持RS232标准串行接口；
3、 支持信号自动交换输入输出模式；
4、 支持远程唤醒和电源管理；
5、 256字节的上下流缓冲；
6、 支持默认ROM和扩展EEPROM设备配置；
7、 采用标准DIP28 IC连接；
8、 配有USB-B连接器；
9、 模块配置12M晶体；
10、 系统支持Windows 98/SE ME 2000 XP；
11、 USB 5V供电，另有+3.3V稳压输出，供外部电路使用；

应用领域：

1、 USB 转RS232接口电路；
2、 改造已有的RS232接口的设备和仪器；
3、 基于单片机系统的USB接口设计与开发应用，可以支持5v和3.3v电路；
4、 嵌入式系统USB接口开发；
5、 低频宽音频和视频数据传输；
6、 条形码识别系统；
7、 PAD –USB数据传输；
8、 USB调制解调器；
9、 设计仪器仪表测试系统的USB接口。

具体应用：

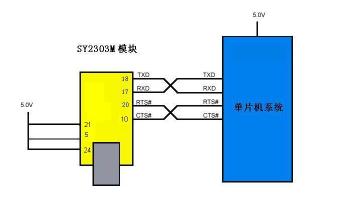

1） 在5V单片机系统中的应用：

在5V单片机系统的应用中，SY2303M采用USB供电，单片机系统可以采用单独供电，也可以用模块提供的5V电源供电，但是应当注意，USB1.0提供<300mA ,USB 2.0 提供<500mA。模块各个功能管脚输出符合TTL电平标准，可以直接和单片机系统直接连接。连接示意图如下图所示。

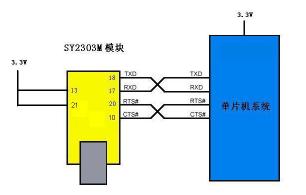

2） 在3.3V单片机系统中的应用：

在3.3V单片机系统的应用中，SY2303M采用USB供电，单片机系统可以采用单独供电，也可以用模块提供的3.3V电源供电。可选用3.3V模块和3.3V单片机系统连接，连接示意图如下图所示。
