SY2911C LPT2USB 并口转USB打印机适配器如何使用？

产品指标：

1、 无需安装专用软件或驱动程序；
2、 可工作在任何电脑或主设备上，接收LPT端口（DB25）发来的数据，并发往连接的USB打印机；
3、 操作系统：Windows, Unix, Linux, DOS, 以及各种嵌入式操作系统等；
4、 要求主设备应当至少支持标准LPT端口（DB25）；
5、 符合IEEE-1284 1994（双向并行接口）协议规范；
6、 符合通用串行总线（USB）协议Rev. 1.1 规范；
7、 全速USB 1.1 通讯（兼容高速USB 2.0），支持即插即拔操作；
8、 电源供电：输入电压（直流）DC 5～12V，输入电流≥200mA

安装使用：

1、装置插入电脑或主设备的DB25并行接口（建议在电脑或仪器断电情况下操作，并将连接螺钉紧固连接）；
2、连接电源供电电缆（可采用USB和PS/2取电电缆，也可以另配5V~12V直流电源适配器），供电后电源指示灯亮；
3、连接USB打印机电缆

图1 和仪器连接

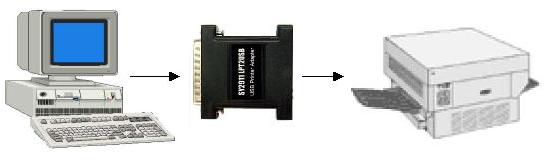

图2 和电脑连接



图3 在PC上的连接图

安装设置 ：

1） 在DOS下的设置和测试：：

按照“安装使用”中的提示安装SY2911C，在电脑上启DOS操作系统（可以软盘启动）。可以用命令A:>/ copy test.prn lpt1来测试，也可以按下组合键“CTRL”＋“P”来测试。

需要注意的是，DOS操作系统输出的是ASCII码，在购买打印机时，要询问该打印机是否支持打印ASCII码格式，如果不支持，打印机可能无法打印。

2） 在WINDOWS下的设置：

按照“安装使用”中的提示安装SY2911C，在电脑上启动WINDOWS操作系统。电脑并口应当选择ECP+EPP方式（注意：在WIN98下，设为标准并口SPP方式），并按照如下方式设置：
（1） 安装USB打印机驱动程序；

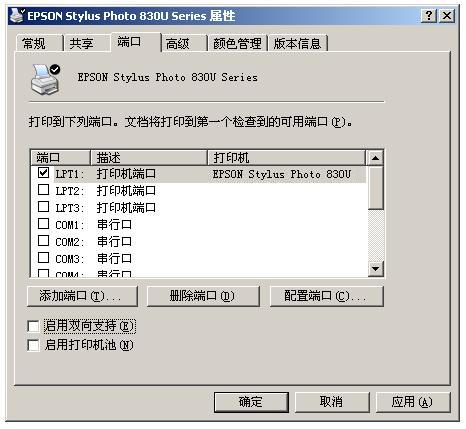

（2） 在“端口”中设置LTP口，并取消双向功能（图4）；

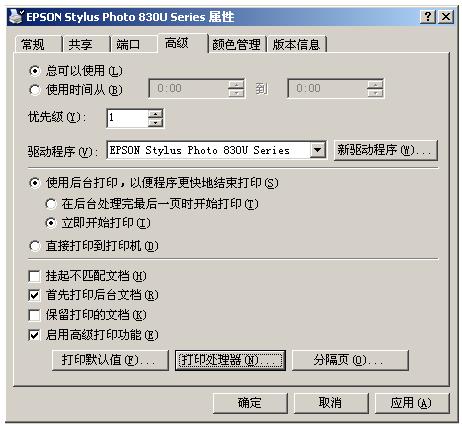

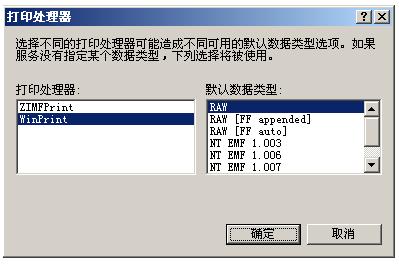

（3） 在“高级”选项中，选择“打印处理器”为“WinPrint”，数据类型为“RAW”(图 5 、6)

图4

图5

图6
