三星S3C2440 ARM9开发套件


采用三星公司S3C2440 ARM9芯片(主频530MHz),64M SDRAM和NAND Flash,10M以太网接口,LCD和触摸屏接口,2 USB HOST和1个USB Device,音频输入、输出,2路UART,SD卡接口,JTAG接口,摄像头接口等,包括开发源码、开发工具和培训教程。该款开发套件,做工精良,配套资料齐全,是一款不可多得的ARM9开发套件。

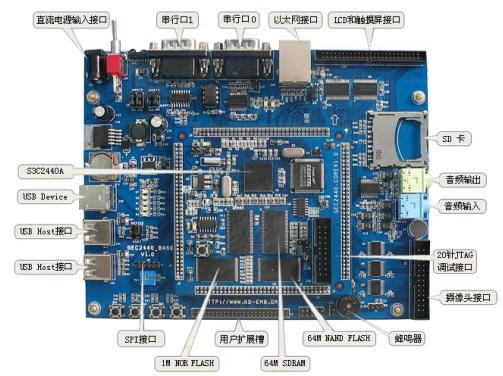

=>点击放大图片




一、硬件功能介绍:

◆ 采用三星公司的 S3C2440,系统稳定运行在405MHz,最高可达530MHz;
◆ 64M 字节的 SDRAM,由两片 K4S561632 组成,工作在 32 位模式下;
◆ 64M 字节 NAND Flash,采用的是 K9F1208,可以兼容 16M,32M 或 128M 字节;
◆ 10M 以太网接口,采用的是 CS8900Q3,带传输和连接指示灯;
◆ LCD 和触摸屏接口;
◆ 2 个 USB HOST,符合 USB 1.1,其中一个是 HOST 和 Device 接口复用;
◆ 支持音频输入和音频输出,音频模块由 S3C2440 的 IIS 音频总线接口和 UDA1341 音频编码解码器组成,板上还集成了一个 MIC,用于音频输入;
◆ 2 路 UART 串行口,波特率可高达 115200bps,并具有 RS232 电平转换电路;
◆ SD 卡接口,兼容 SD Memory Card Protocol 1.0 和 SDIO Card Protocol 1.0;
◆ JTAG 接口,支持 ADS,SDT 软件的下载和调试以及 FLASH 的烧写;
◆ 摄像头接口,支持数字图象输入;
◆ 扩展SPI 接口;
◆ 串行 EEPROM : AT24C02 4Kbytes EEPROM,IIC 接口;
◆ 蜂鸣器,9 个 LED 灯;
◆ 4个按键
◆ 开关电源,分布式电源供电,3V 锂电池,提供 RTC 电源。

二、光盘上提供的开发工具和源代码:

1) 测试源代码,启动引导源代码BIOS 和下载烧写工具sjf2440.exe;
2) Linux for 2440 的内核源码包以及内核交叉编译工具,可运行的根文件系统及根文件系统制作工具mkcramfs;
3) qt-embedded-2.3.7 和qtopia-free-1.7.0 源码,应用程序交叉编译器。
4) WINCE4.2.NET 板级支持包BSP for 2440,及已编译好的WINCE 镜像文件;
5)GEC2440 及部分板上扩展芯片的资料;
6) GEC2440 底板和核心板电路原理图(pdf 格式);
7) GEC2440 开发板用户手册(pdf 格式)
8) 实用工具,如 DNW 串口工具等。




三、GEC2440 开发套件配套如下:

1) 一块已测试好的 GEC2440 开发板(包括核心板与外设底板)
2) GEC2440 用户光盘
3) 3.5" TFT 彩色 LCD 板一块 ,带触摸屏(选配)
4) 一条交叉串口线(两边都是母头)
5) 一条网线(交叉网线)
6) USB 线一条
7) 触摸笔一支(与 LCD 屏一起选配)
8) 一个+12V/1A 直流电源
9)一个包装盒 。




四、操作系统支持的驱动:

◆ GEC2440 开发板支持 WINCE 和 Linux 嵌入操作系统。
◆ 嵌入 Linux 操作系统说明:
◆ 采用 linux2.4 以上的内核
◆ 支持多种文件系统,象 CRAMFS,FAT 以及用于 NAND FLASH 的 YAFFS 文件系统等等
◆ 支持 LCD 和触摸屏
◆ 支持 USB HOST
◆ 支持 QT
◆ 支持 MP3 播放和视频播放
◆ 支持多种网络应用,象 FTP,HTTP,Telnet 之类的网络应用 。




五、WINCE 嵌入式操作系统说明

◆ 支持 LCD 和触摸屏
◆ 支持 USB HOST
◆ 支持音频
◆ 支持串口 1
◆ 支持网络
◆ SD 卡
