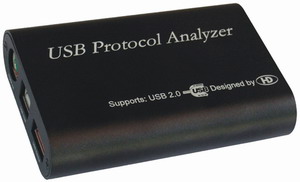

功能特点：
1、非侵入式高速/全速/低速USB总线实时监测；
2、自动识别高速/全速/低速USB设备；
3、板载512Mbit大容量缓存；
4、16.67ns分辨率数据时序显示；
5、支持OTG协议分析；
6、具备同步数字输出和外部触发输入；
7、具备总线状态分析；
8、具备VBUS 电压及电流测量；
9、具备实时数据包过滤，方便迅速定位数据；
10 、具备重复数据包压缩。
硬件连接：
方式一：分析仪的USB Host端口连接到监控计算机，即：使用同一台PC机做为USB主机和监控计算机；在这种连接方式下，该PC机的USB端口给分析仪供电。如果该PC机的监控USB端口与USB主机端口使用同一个USB Host控制器，分析仪将消耗该控制器的电流。
方式二：监控计算机使用独立的PC机，分析仪的USB Host端口连接到另外一台PC机（USB主机）。在这种连接方式下，监控计算机的USB端口给分析仪供电，分析仪几乎不消耗USB主机的电流。
方式三：监控计算机使用独立的PC机，分析仪的USB Host端口连接到OTG A设备或其他形式的嵌入式主机。在这种连接方式下，监控计算机的USB端口给分析仪供电，分析仪几乎不消耗USB OTG A设备的电流。
硬件连接注意事项：
1、监控计算机端口必须使用USB2.0高速端口，并直接连接至电脑主板。其长度不应超过2米；
2、从USB设备到USB主机的电缆长度之和不应超过5米；
3、USB主机电缆最好直接连接至主机主板，以避免数据采集时的传输错误。
使用方法:
要使用“USB协议分析仪”对某个USB外设进行数据分析，可按照以下步骤操作：
1、将分析仪监控端（MONITOR）用1.5米的USB电缆连接至监控计算机（监控计算机的USB端口必须为2.0高速端口）；
2、将分析仪捕获端的USB Host端口用0.5米的USB电缆连接至USB主机，注意：此时暂不连接USB外设；
3、在监控计算机上运行“HD-USB DATA Center”，在软件的状态栏上可以看到分析仪与监控计算机的连接状态。确保分析仪与监控计算机已连接；
4、选择“系统”菜单中的“设置”菜单，设置合适的数据缓冲区限制及数据缓冲区增量，缓冲区大小不应超过系统可用内存的50%。默认的数据缓冲区为128M；默认的数据缓冲区增量为2M；
5、在“数据过滤区域”中设置过滤条件，以滤除不需要的数据包。过滤条件设置完成后用鼠标单击工具栏的“过滤”按钮启动过滤；
6、在软件工具条上用鼠标单击“ 开始”按钮启动数据采集；
7、将分析仪捕获端的USB Device端口用USB电缆连接至需要分析的USB外设，此时捕获的USB总线数据将实时显示在监控计算机的软件中。
★ 单击软件工具条上 “ 停止 ” 按钮可停止数据采集。
★ 可以在数据捕获之前，数据捕获当中或数据捕获之后在 “ 数据过滤区域 ” 中设置不同的过滤条件，以快速获得需要的数据包。
★ 选择 “ 文件 ” 菜单的 “ 保存 ” 命令，可将捕获的全部数据保存为扩展名是 .USB 的二进制文件；
★ 选择 “ 文件 ” 菜单的 “ 导出 ” 命令，可将过滤后的数据保存为扩展名是 .USB 的二进制文件 或扩展名为 .CSV 的文本文件 。
性能指标:
USB监控端口参数：
--速度：.........................USB2.0 High Speed
--电缆长度：.....................＜ 2.0米
--消耗电流：.....................＜ 200 mA
USB采集端口参数：
--速度：.........................USB2.0 HS/FS/LS
--消耗电流：.....................＜ 50μA
--电缆长度：.....................＜ 5.0米
外形参数：
--尺寸：........................103 mm (L) x 70 mm (W) x 24 mm (H)
--材料：........................铝合金
--颜色：........................黑色
工作条件：
--工作温度：....................0 - 50° C
--工作湿度：....................10% - 80%
监控端计算机配置要求：
1、主频1G以上CPU；
2、512M以上内存；
3、1G以上硬盘空间；
4、USB2.0高速端口；
5、安装Windows 2000 (SP4 or later), Windows XP (SP2 or later), 或 Windows Vista 操作系统。

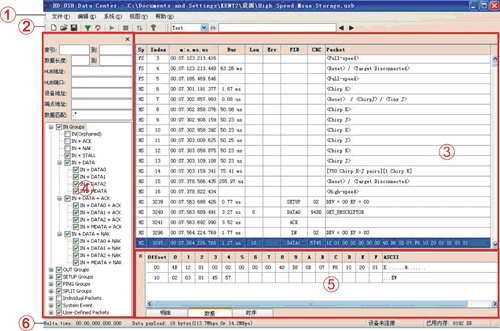

“HD-USB DATA Center”软件界面:
“HD-USB DATA Center”软件包含以下功能区域：
