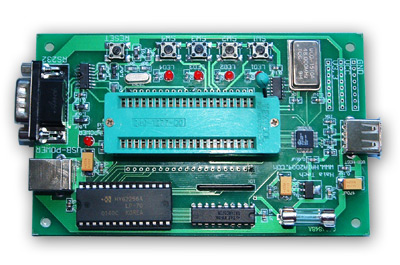

单片机-SL811HST开发套件

    本套件使用单片机控制USB-Host接口芯片SL811HST，完成以单片机为CPU的USB主设备开发，可以控制USB从设备并可与从设备传输数据。实现与USB鼠标、键盘、U盘、Usb移动硬盘以及其它USB从设备的数据传输。源程序可以很方便的移植到DSP、ARM等系统中。

系统硬件简介：

◆ 良好的兼容性: 支持USB1.1协议；
◆ 系统输入：4个微动开关，1个单片机复位开关；
◆ 系统输出：4个LED指示灯，1个电源指示灯；
◆ 与PC机的通讯：采用标准3线RS232串口和PC机通讯；
◆ 系统供电：直接从PC机USB接口取电，无需额外电源，使用方便；
◆ 系统构成：单片机W78E54＋USB-Host接口芯片SL811HST＋外部32KRAM＋RS232串口接口；
◆ 可实现的功能：通过串口和PC机相连，PC机可以实时监测USB主设备的情况并通过主设
　　　　　　 备完成与从设备的通讯。

系统固件简介：

固件分U盘读写固件和Usb移动硬盘读写固件。
一、 U盘读写固件：可以读写U盘中的文件，实现一个外挂的海量存储器；

1、FAT16版：

◆支持FAT16文件系统；
◆可检测U盘的插入和拔出；
◆可完成文件的打开、读取、写入、创建、删除；
◆可完成目录的创建和删除，支持多级目录；
◆支持长文件名、长目录名；一个已经创建的文件和目录

2、FAT16/32版：

◆同时支持FAT16和FAT32文件系统，自动识别、自动切换；
◆可检测U盘的插入和拔出；
◆可完成文件的打开、读取、写入、创建、删除；
◆可完成目录的创建和删除，支持多级目录；
◆支持长文件名、长目录名；

U盘读写固件件测试结果：

支持目前市面上的绝大部分非加密U盘。目前测试了近10种U盘，容量覆盖了32M、64M、128M、256M、512M。均可以成功读写，兼容性强。

二、 Usb移动硬盘读写固件：可以读写Usb移动硬盘中的文件，实现一个外挂的海量存储器。

◆支持磁盘主分区和扩展分区，最多支持15个逻辑分区；
◆同时支持FAT16和FAT32文件系统，自动识别每个分区的格式并自动切换；
◆可检测Usb移动硬盘的插入和拔出；
◆可完成文件的打开、读取、写入、创建、删除；
◆可完成目录的创建和删除，支持多级目录；
◆支持长文件名、长目录名；

Usb移动硬盘读写固件套件测试结果：

支持目前市面上的绝大部分USB移动硬盘。容量无限制。均可以成功读写，兼容性强。

套件组成：

开发板1块、串口连接线1根、USB供电连接线1根；

提供所有源代码，全是c语言编写，不包含任何函数库，都是.c和.h文件；

以protel形式开放电路原理图；

开发中所用的所有工具；

开发中所用的技术文档。

固件兼容性：

源程序可以很方便的移植到DSP、ARM等系统中。
