SY2303M市一款廉价、高性能集成模块，目的是解决单片机应用系统中加装USB接口的问题。针对有些电子设备开发者， 不是很熟悉USB开发，但由于设计的需要又必要加装USB接口，SY2303M为USB在系统中方便地应用，提供了一条捷径。购买SY2303M模块，附有配套光盘，其中包括安装驱动软件、应用资料、电原理图等。

产品配套

a、SY2303M USB模块一块；
b、配套光盘一张；
c、带屏蔽的USB连接线一条。

SY2303M模块特性：

1、符合USB1.1和USB CDC1.1规范；
2、基于高速USB UART IC，支持RS232标准串行接口；
3、采用标准DIP28 IC连接；
4、配有USB-B连接器；
5、模块配置12M晶体；
6、系统支持Windows 98/SE ME 2000 XP；
7、USB 5V供电，另有+3.3V稳压输出，供外部电路使用；

SY2303M模块应用

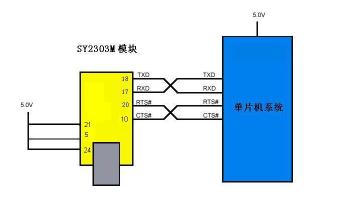

1） 在5V单片机系统中的应用：

在5V单片机系统的应用中，SY2303M采用USB供电，单片机系统可以采用单独供电，也可以用模块提供的5V电源供电，但是应当注意，USB1.0提供<300mA ,USB 2.0 提供<500mA。模块各个功能管脚输出符合TTL电平标准，可以直接和单片机系统直接连接。连接示意图如下图所示。

2） 在3.3V单片机系统中的应用：
在3.3V单片机系统的应用中，SY2303M采用USB供电，单片机系统可以采用单独供电，也可以用模块提供的3.3V电源供电。可选用3.3V模块和3.3V单片机系统连接，连接示意图如下图所示。
